Bebidas carbonatadas automático de llenado de botellas maquinaria


Información general

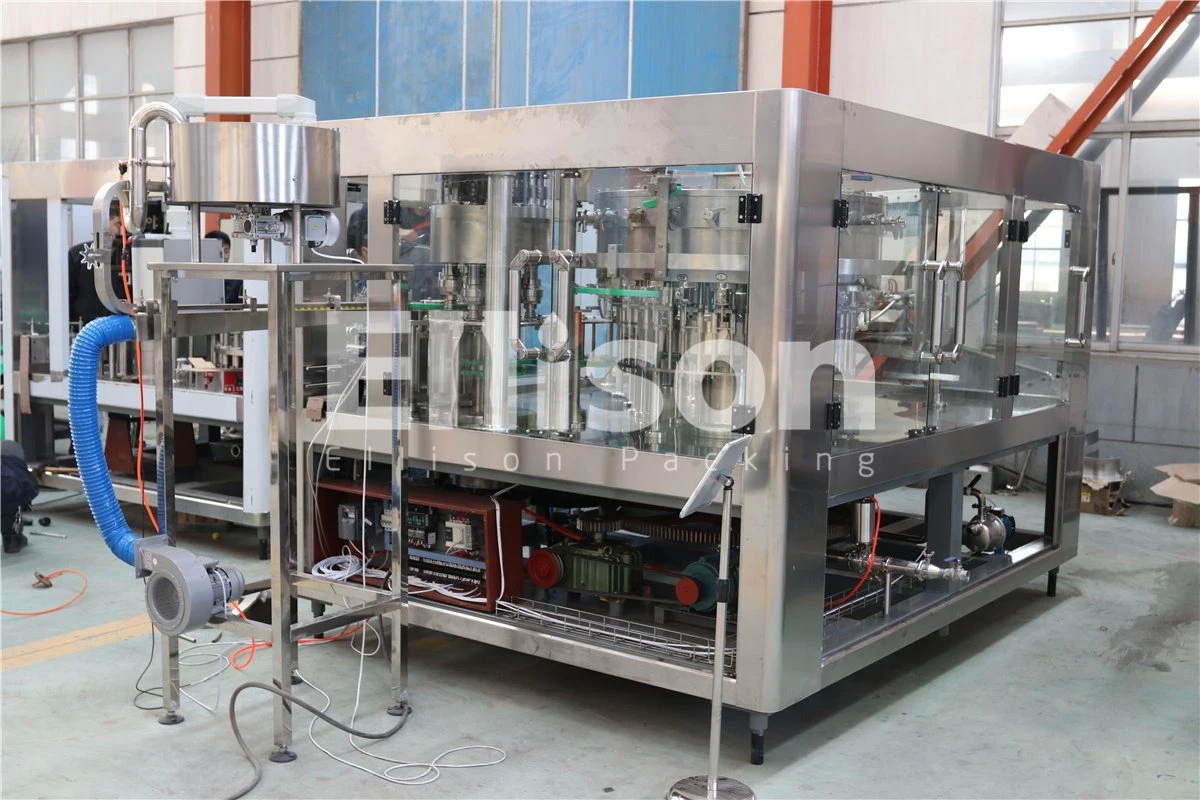

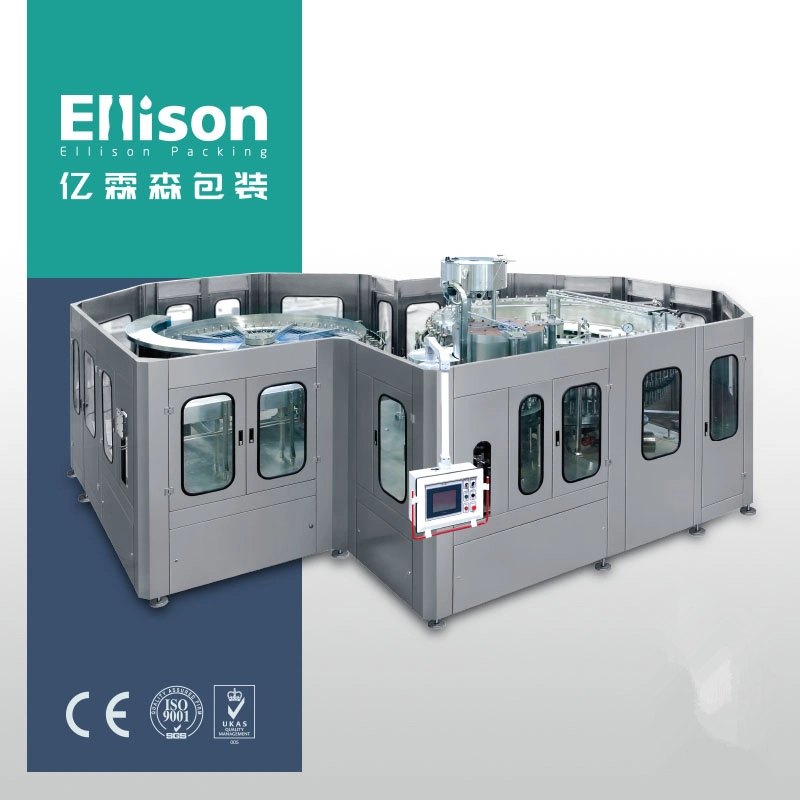

Esta serie de equipos se utilizan en la producción de bebidas que contengan gas, tales como Coca-Cola, Sprite, Fanta,   Etc. Esta máquina es lavado, llenado y tapado 3-en-1, esta máquina es apta para todo tipo de tipos de botella. Adopta suspensión transportador aéreo. Cuando el cambio de la botella, sólo necesita ajustar el ancho de transporte, que es más eficiente y ahorrar mano de obra. Esta máquina de llenado isobaric adopta el tipo, que es más rápido y estable. La máquina adopta el sistema de control avanzado de programación de PLC, y los componentes eléctricos de marcas de renombre internacional adoptar. El diseño de toda la máquina es la ciencia y la razonable, con salida de alta y baja tasa de fracasos.


El nombre del proyecto	Solución completa de la línea de producción de bebidas carbonatadas, incluyendo: - Sistema de tratamiento de agua - Bebida carbonatada línea de procesamiento - Sistema de llenado de bebidas carbonatadas - Sistema de envasado de bebidas embotelladas - Sistema de moldeo por soplado de botellas PET -  Sistema de cintas transportadoras - piezas de repuesto - Herramientas de instalación
Fuente de agua	Agua potable (agua de pozo, agua de río de agua, nieve, etc. ).
Diseño de la máquina	Diseño libre
capacidad de producción	1000-24000HPB
Tipo de Botella	330ml-2000ml
Forma de botella	Diseñado libremente
Tipo de tapa	Tapón de rosca de plástico
Líquido de llenado	El agua, zumos, bebidas no carbonatadas, etc.
Presión de llenado	Presión de la contrapresión
Temperatura de llenado	La baja temperatura
Forma de etiquetado	El manguito de la máquina de etiquetado
Modo de calefacción	El calor de vapor y el encogimiento
Tipo de embalaje	Envolver
La reducción de manera	Calefacción eléctrica
Formato de encogimiento	Personalizar
La tensión	Personalizar
El CO2	Preparado por el cliente en el local

Principio de trabajo

Cuando las botellas son enviados a la máquina conveyor continuamente, que en primer lugar están a la rueda de recepción deliveried
Por aire Deslice el transportador y luego para el lavado de parte.
Abrazaderas de la botella Mantenga los frascos y trun más de 180°C a lavar, a continuación, volver a su posición original después
Lavado y secado lo suficiente. Las botellas son enviados a oriente rueda 1  Y el llenado a llenar.
Luego se trasladó por medio de la rueda 2  Y llegar a la limitación de la pieza a taparse, al mismo tiempo, el barbero de la tapa
Envía tapones para la parte superior de la taponadora de botellas y tapas de los tornillos.
Las botellas son enviados a la cadena de transporte por la rueda de agitación a la siguiente posición de trabajo.

Características

1) estructura monobloque, la botella pasa a través de lavado, llenado y tapado con poca abrasión, y la transferencia es estable, cambio de botella es más fácil.

2) especialmente diseñado en acero inoxidable botella dosis de cierre de rosca no toque las partes del cuello de botella, evitando el segundo la contaminación.

3) de alta velocidad y gran caudal la válvula de llenado garantiza la alta velocidad de llenado y exacto nivel de líquido.

4) Las piezas en contacto con el líquido son todos de excelente comida de acero inoxidable o plástico nivel. El sistema eléctrico de la marca internacional y logra el sanitario nacional de alimentación estándar.

5) La estrella de la botella es de forma atornilladas. Cuando se cambia el tamaño de la botella, no hay necesidad de ajustar la altura de la cadena de la transferencia.

Especificaciones técnicas


Solución completa de la línea de producción de bebidas carbonatadas 2000HPB - 24000BPH				PH≥4.6 Bebida carbonatada
Los minerales	La forma	El volumen de llenado	El nivel de llenado (mm)	Tipo de cuello
Las botellas de PET	Botella cuadrada o redonda	100-2000ml	La distancia desde el cuello de botella	Basándose en la muestra real
Tipo de Botella	De diámetro 105 mm de altura; ≤ ≤ 335 mm
	Serán necesarios cambios si tienen diferentes botella. En cuanto a la botella en forma cuadrada, la botella en el sistema de separación será necesaria.
Forma de etiquetado		Sistema de embalaje		Sistema de paletizado
		Paquete	Formato
Pegamento caliente OPP Etiqueta de contracción de PVC Etiqueta completa / media etiqueta Tipo de manual de tipo automático /		Manual Película shrinker Rodee Packer Robert envase y embalaje La máquina	1*2 2*3 3*4 4*6 3*5	Manual El pórtico de la posición baja Palletizer Robert Palletizer El pórtico de la posición alta Palletizer Monobrazo palletizer Palletizer manual
El ambiente de trabajo		Temperatura: 10-40 grados centígrados; La humedad de rocío: No
Fuente de alimentación		380V 3fase 50Hz / Personalizar



El modelo	DCGF14-12-5	DCGF18-18-6	DCGF24-24-8	DCGF32-32-10	DCGF40-40-12
La capacidad (500ml/botella/h)	1000-3000	3000-6000	6000-8000	8000-10000	10000-15000
La precisión de llenado	≤+5 mm(el nivel del líquido)
Presión de llenado (MPA)	≤0.4
Temperatura de llenado(ºC)	0-5
La potencia total	4.5	5	6	8	9.5
Peso(kg)	2400	3000	4000	5800.	7000
Dimensiones (mm)	2200*1650*2200	2550*1750*2200	2880*2000*2200	3780*2200*2200	4050*2450*2200

Las configuraciones de Electric


	El tema	Nombre de piezas	Marca	Marca
	1	PLC.	SIEMENS	Alemania
	2	Inversor
	3	La pantalla táctil
	4	Contacto
	5	El contactor
	6	Relayer
	7	Válvula de solenoide	AIRTAC	Taiwán
	8	El motor de accionamiento	FEITUO	Swiss
	9	El reductor	CNP	China
	10	La bomba de agua	SKF	China
	11	El cojinete principal	AUTONICS	Suecia
	12	El sensor	AIRTAC	Corea
	13	Componente Aéreo	ABB	Taiwán

Fotos detalladas

El lavado de parte

La máquina de llenado de bebidas carbonatadas es lavadora rotativa, que utilizan principalmente para bebidas como el carbonato
D la bebida, nueva botella entrar en el equipo por parte de la rueda de estrellas, a través de la grapa y mecanismo de revocación de la botella que abajo,
Después del lavado, Volcar el frasco de forma automática, de transmitir a la parte de llenado por la estrella de acero, el principal material
Nd lavado clip es de acero inoxidable.





Parte de llenado

El relleno es manly compuesto de una  Válvula de llenado y llenado de piezas de la transmisión. La botella de lavado reachesthe
Posición de llenado a través de la botella de la rueda de desplazamiento. Entretanto, la botella la placa de fijación de la máquina de llenado se
La abrazadera de la botella y se mueve hasta el sello de la botella, se abrirá la válvula de llenado, enviar el líquido en el frasco. Cuando el
El nivel del líquido de la botella llega a la tráquea de la válvula de llenado, el relleno se detendrá.





Tapar la parte

La limitación parte consiste en cabeza de tornillo, culminando una parte de la transmisión, una  Parte de clasificación y un tubo con el pretexto pa
Rts. La botella que ha terminado de llenar entrarán en la posición de nivelación a través de la rueda motriz.
  Botellas que hayan terminado de tapar serán transportados por el empujador de la botella a la cinta transportadora.



Línea completa de producción

1, el tratamiento de agua sistema:   RO equipo purificada, UF, el equipo de purificado el filtro de arena, filtro de carbono, agua, agua softner tanques de almacenamiento.





2, sistema de procesamiento de bebidas:   Fusión de jarabe de depósito, tanques de mezcla, el filtro, el jugo de la máquina de esterilización, homogeneizador, bebidas beber bombas, sistema de limpieza CIP





3, mesa de mezclas de CO2

Estructura de la máquina de mezcla de bebidas carbonatadas razonables, la mezcla precision es alta,   Mezclas de CO2 por completo, tiene dos veces de enfriamiento, dos de la carbonatación méritos. Principalmente es adecuado para el tipo de ácido carbónico de mezcla de la copa de la transformación, también puede utilizar en la pasta la bebida, la bebida de fermentación y así sucesivamente otros refrescos' mezcla el procesamiento.





4, Pasteurizer: botella de jugo, botellas de la máquina inversa túnel de esterilización





5, sistema de embalaje final: Envolver la máquina





6 botella de PET, sistema de soplado de botellas de PET: Automática máquina sopladora de preformas unscrambler, y el ascensor, máquinas auxiliares






Nuestro servicio

Servicio de la muestra
1. Podemos enviarle el  video  De la máquina de correr.
2. Que son siempre bienvenidos a venir a  visitar nuestra fábrica, y usted puede ver el funcionamiento de las máquinas aquí. Haremos los arreglos a recogerlo cuando venga.
3. Si queremos obtener  El permiso del cliente que ha llevado a las máquinas de nosotros, podemos informarle de su información de contacto, puede  Ir a  visitar su fábrica.

Servicio personalizado
1. Podemos  Diseñar las máquinas  Según sus necesidades(material, power, tipo de llenado, el tipo de las botellas, etc. ).
2. Al mismo tiempo, te damos  Nuestros  profesionales de la sugestión.

Servicio posventa
1. Nos proporcionará el  proyecto de ley de la carga  A tiempo  Para asegurarse de que usted puede obtener la máquina rápidamente.
2. Cuando termine de preparar las condiciones, nuestro ingeniero irá a la fábrica para la instalación, pruebas y también la formación.
3. Ofrecemos  garantía de un año  Con piezas de repuesto.
